ようこそ！一級建築施工管理技士の学科試験（第一次検定）に欠かせない免震構造にフォーカスした完全攻略記事へようこそ。この記事では、私自身も1級建築施工管理技士を保有している中で苦戦した経験から、ポイントや類似問題をわかりやすく解説します。何度も出題される免震構造について正しく理解し、試験での確実な点数獲得を目指しましょう。

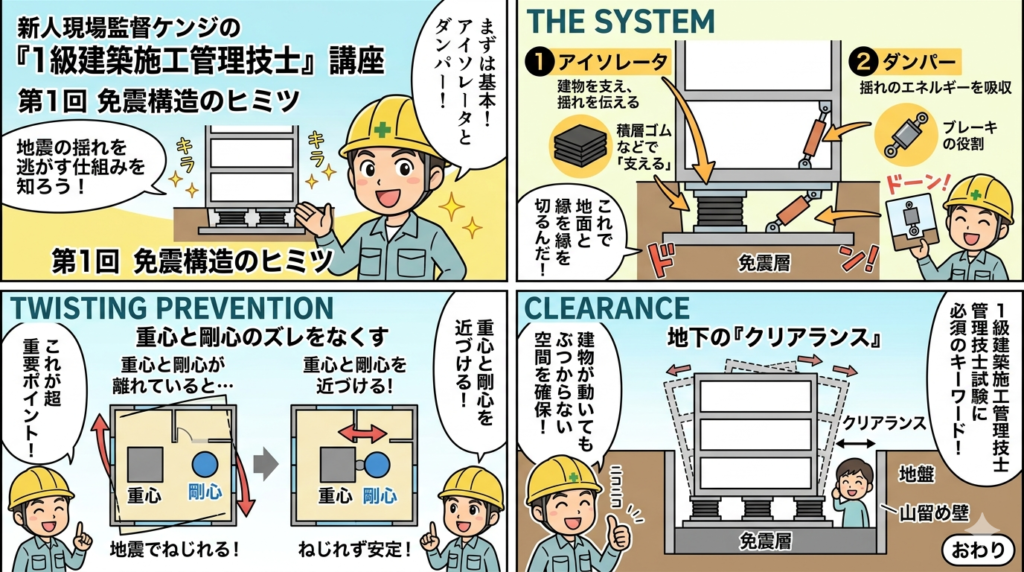

1級建築施工管理技士無料マンガで学ぶ免震構造の頻出ポイントと解説
免震構造の出題頻度と１級建築施工施工管理技士暗記カード重要キーワードまとめ
| 項目 | 重要度 | 過去問の「ひっかけ」キーワード | 対策のポイント |
|---|---|---|---|
| 役割の分担 | ★★★ | 「アイソレータが揺れを減衰（ブレーキ）させる」 | アイソレータ＝支える・絶縁、ダンパー＝エネルギー吸収と分ける。 |
| クリアランス | ★★★ | 「周囲の擁壁との間に仕上げ材を密着させる」 | 可動域（クリアランス）の確保は絶対。配管もフレキシブル継手が必要。 |
| ねじれ（偏心） | ★★☆ | 「重心と剛心をあえて離すことで揺れを逃がす」 | 重心と剛心を一致させる（偏心を小さくする）のが正解。 |
| 固有周期 | ★★★ | 「建物の固有周期を短くして地震に耐える」 | 免震は固有周期を長くして、地震の激しい揺れを回避する。 |
| 復元力 | ★★☆ | 「積層ゴムに復元力は備わっていない」 | 積層ゴム（アイソレータ）は元の位置に戻る復元力を持つ。 |
実務・試験での重要ポイントを押さえれば、免震構造は確実な得点源になります。
免震構造のポイント１級建築施工施工管理技士総まとめ
1. 仕組みは「支える」と「逃がす」の2段構え
免震構造は、主に2つのパーツで構成されます。
- アイソレータ： 建物を支えつつ、地面の激しい揺れが直接伝わらないよう「切り離す」役割。
- ダンパー： 揺れのエネルギーを吸収して、ゆっくり止める「ブレーキ」の役割。
2. 狙いは「建物をゆっくり動かす」こと
地面と一緒にガタガタ揺れるのではなく、建物全体を地面から浮かせるようなイメージで、水平方向の力を大きく減らします。固有周期を長くすることで、地震動のピークから外すのがポイントです。
3. 「ねじれ」は大敵
建物の重みの中心（重心）と、免震装置が支える力の中心（剛心）がズレていると、地震の時に建物がコマのようにねじれ振動を起こします。このズレ（偏心）を小さくするのが設計のコツです。
4. 周囲との「すき間（クリアランス）」が必須
免震建物は地震の時に大きくスライドします。そのため、地下に免震装置がある場合、揺れた建物が周囲の地面や壁にぶつからないよう、あらかじめ十分な空きスペース（クリアランス）を確保しておく必要があります。配管・ケーブル類も、最大変位に追随できる余長を持たせることが重要です。
建設業界の未来をリードする施工管理技士へ
現在、建設業界は人口減少により深刻な人手不足にあります。しかし、これは「施工管理技士」にとっては絶好のチャンスです。希少価値が高まった今、高いスキルを持つ施工管理職の年収は高騰しています。この資格は、これからの建設業界で高年収を勝ち取り、キャリアをリードするための最大の武器です。
合格の「鍵」は経験記述にあり
1次試験は独学でも突破できます。しかし、2次検定（実地試験）の「経験記述」は別物です。自己流では採点官に評価される論理構成や具体的数値の盛り込み方がわからず、不合格が続出します。確実に一発合格したいなら、プロの添削指導が必須です。
【経験記述を徹底攻略】プロの指導で確実に合格
資格を活かして次のステージへ
私が合格のために選んだ最強のテキスト
数ある参考書の中でも、構成の分かりやすさと過去問の網羅性で、自信を持っておすすめできるのはこれ一択です。
1級建築施工管理技士 過去問類似問題５問にチャレンジ【免震構造】
第1問：免震構造の基本構成とアイソレータ・ダンパーの役割
- 免震構造は、一般に建物を鉛直方向に支えるアイソレータと、地震エネルギーを吸収するダンパーを組み合わせて構成される。
- アイソレータには、積層ゴムなどが用いられ、建物の固有周期を短くすることで地震力を低減する。
- ダンパーは、地震時に建物に生じる揺れを速やかに減衰させる役割を持つ。
- 免震層を設けることで、上部構造に作用する水平力を大幅に抑制することが可能である。
第2問：ねじれ（偏心）と重心・剛心の関係
- 建物の平面形状において、重心と剛心の位置を可能な限り一致させることが望ましい。
- 重心と剛心のズレ（偏心）が大きいと、地震時に建物に大きなねじれ振動が生じる原因となる。
- 免震部材全体の剛心と上部構造全体の重心を近づけることは、免震効果を安定させるために有効である。
- 免震構造では、アイソレータの配置を調整しても、建物のねじれを制御することはできない。
第3問：クリアランス（離隔距離）と最大変位
- 地下部分に免震層を設ける場合、建物が揺れた際に周囲の地盤や擁壁に衝突しないよう、十分なクリアランス（離隔距離）を確保する。
- 免震建物と周囲の地盤との間のクリアランスを確保するために設ける止水板やエキスパンションジョイントは、建物の最大変位に追随できるものとする。
- クリアランスの幅は、意匠上の観点から、想定される最大変位よりも小さく設定するのが一般的である。
- 施工中においても、免震層周辺に資材を放置してクリアランスを塞いではならない。
第4問：免震部材（積層ゴム・ダンパー）の特性
- 積層ゴムアイソレータは、鉛直方向には硬く建物を支え、水平方向には柔らかく変形する性質を持つ。
- ダンパーには、鋼材の塑性変形を利用するものや、オイルの粘性を利用するものなどがある。
- 免震構造は、建物の剛性を高めることで、地震に対して耐力を向上させる「耐震構造」と同じ原理である。
- 免震層を設置することで、建物内部の家具の転倒や設備の損傷を軽減する効果が期待できる。
第5問：免震構造の施工上の注意点（配管・点検スペース）
- 免震装置の取り付けにあたっては、ベースプレートの水平精度を厳密に管理する必要がある。
- 建物に接続する電気・給排水などの配管類は、建物の変位を吸収できるよう、フレキシブルジョイント等を用いる。
- 免震層における配管のゆとり（たわみ）は、計算上の最大変位に関わらず、一律10cm程度とすればよい。
- 免震装置の周辺は、竣工後も点検や交換が可能なスペースを確保しておく必要がある。
1級建築施工管理技士 類似問題【免震構造】解答と解説
- 第1問：正解 2解説：アイソレータは建物の固有周期を長く（ゆったり揺れるように）して地震力を逃がします。周期を短くするのは誤りです。
- 第2問：正解 4解説：アイソレータの配置や剛性バランスを工夫することで、ねじれを抑えることができます。「制御できない」は誤りです。
- 第3問：正解 3解説：クリアランスが最大変位より小さいと、地震時に建物が周囲に激突してしまいます。必ず最大変位以上の隙間が必要です。
- 第4問：正解 3解説：免震構造は「力を逃がす」もので、剛性を高めて「力で耐える」耐震構造とは原理が異なります。
- 第5問：正解 3解説：配管のゆとりは、その建物が想定する最大変位をカバーできる長さでなければなりません。一律値とするのは不適当です。
