今回は、建築・土木現場で必須となる墨出しの基本についてまとめていきます。墨出しは、位置・高さ・仕上げ厚さなどを職人が施工していくうえで非常に重要な工程であり、専門職として墨出し屋（測量屋）がいるほど重要な仕事です。
この記事では、墨の呼び方・記号・道具の使い分け・測量ミスのリスクまで、現場で押さえておきたいポイントを体系的に解説します。
建築・土木の墨出し方法と基本の呼び方
墨出しをしていると、少し目を離しただけで「どの印だったっけ？」となることがあります。そこで重要になるのが、レ点（レ印）の正しい理解です。
レ点の先端が高さ・位置の基準を示します。高さを出す場合は、同じ高さにレ点を打ち、それを結ぶことで水平線を出すことができます。
この水平を出すために使うのがレベル（オートレベル）です。鉛直方向（垂直）を出す場合は、かつてはトランシットと呼ばれていた器具、現在はセオドライトと呼ばれる測量機器を使用します。
レ点の先端に○をつけて「ここが墨だよ」と強調する人もいます。横方向のレ点・縦方向のレ点の意味を理解しておくと、後で迷いにくくなります。
建築・土木の墨出しの基本：墨つぼ
現在は、強度も高く使いやすい墨つぼが多数販売されています。赤墨・黒墨を使い分けることも多く、土木ではチョークラインが多いイメージですが、土留支保工のブラケット高さ出し・型枠逃げ墨などは墨つぼで出すこともあります。
建築現場では、監督ではなく墨出し屋（測量屋）が専任で墨出しを行うことも多く、専門職として確立されています。
仕上げ墨、LGS（軽量鉄骨）、界壁などで赤墨と黒墨を使い分ける職人もいますが、監督自身が芯墨からスケールで確認しながら事前墨出しを行うケースもあります。
墨つぼは、墨を吸わせた綿状のものに糸を通し、墨糸をはじくことで直線を出す道具です。軸番号や記号は墨差しで書きますが、割り箸を削って簡易筆のように使う人もいます。
今人気の墨つぼ：シンワ測定とタジマ
現場でよく使われる墨つぼは、シンワ測定とタジマの製品が特に人気です。
- シンワ測定 ハンディ墨つぼ Pro Plus：自動巻き機能付き、ホルダーセットで携帯性が高い
- タジマ ピーライン コズミット：高精度・高安定、セフホルダーと組み合わせて使用可能
どちらも価格と信頼性のバランスが良く、プロからの支持が厚い定番アイテムです。
建築の墨出しの基本：用語・記号を解説
- 芯墨（心墨）
- 柱・梁などの通り芯の中心を示す基準線。
- 逃げ墨
- 通り芯は柱や壁を建て込むと見えなくなるため、通り芯から一定距離を逃がして出す墨。
- 陸墨(水平墨ですね）
- 天井・床・梁などの高さを測る基準となる墨で、一般に床仕上げから1mの高さに出す。
この芯墨と陸墨が、建物全体の高さ・位置を決める重要な基準になります。
建築・土木の測量間違いは多大な賠償責任を負う
建て直しが決まったのは盛岡市好摩に建設中の好摩地区公民館・巻堀出張所です。完成は11月30日の予定でしたが、9か月遅れの8月31日にずれ込みます。
市によりますと9月に施工業者から市に対し「建物の基礎の高さを低く施工していた」と連絡がありました。建設計画では地盤から床までの高さが60センチの設計でしたが、実際には27センチ低い33センチで建設が進められていたということです。
盛岡市は、測量の際に施工業者が建物の高さの基準となる印を誤って付けたのが原因と説明しました。
ニュース記事より引用
このように、基準墨の間違い＝建て直しレベルの重大事故につながることもあります。墨出し・測量は「少しくらいズレても大丈夫」ではなく、責任の重い仕事であることを改めて意識する必要があります。
建築の墨出しに使われるその他の記号
- 地墨
- 床面に打った墨（芯墨・逃げ墨などの総称）。
- 小墨
- コンクリート施工図から柱位置・壁位置・厚みなどを、基準墨からの寄りで正確に床面へ出した墨。
- ニジリ印：右側が正しい位置を示す記号。
- 消し墨：間違った墨を消した跡。
- 開口墨：器具やサッシの開口位置を示す。例：「ア50」＝50mmハツリを意味することもある。
墨つぼでラインを出すと消せない場所もある
仕上げが見えてくる箇所や、後で消したいラインには墨つぼは不向きです。
例えば、駐車場土間の勾配墨などは、チョークラインで出しておくと、水で濡らしたタオルで消せるので便利です。
アスファルトカットの通り出しも、チョークライン＋スプレーで仕上げる方法がよく使われます。
H鋼や鉄板にマーキングするなら石筆での墨出し
H鋼やLアングルなどの鋼材を切断・加工する際には、石筆がよく使われます。
石筆とは？

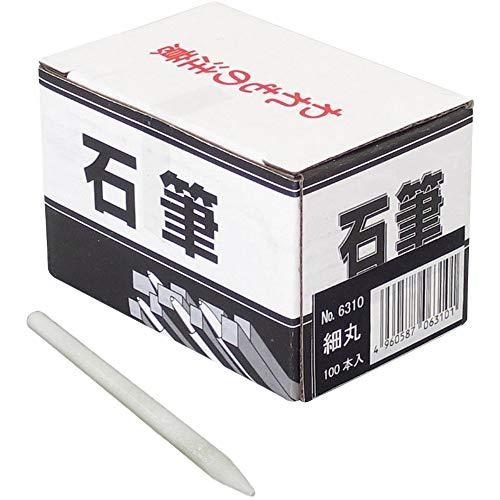

石筆は、ろう石や滑石（タルク）を主原料とした筆記具です。歴史の授業で見たことがある勾玉と同じような石が原料で、明治初期には石板に石筆で書き取りをしていた時代もあります。
石筆は柔らかく、地面などに擦り付けることで簡単に先端を尖らせることができます。
石筆の使用用途
石筆は、高温でも消えにくいのが最大の特徴です。
- ガス切断時に赤鉛筆やマジックは焼けて消える
- 石筆は炎や水に強く、1200℃程度まで耐えられる製品もある
そのため、鋼材の切断墨・溶接位置のマーキングなどに最適です。
建築・土木の墨出しの基本：チョークでの墨付け
チョークは万能ですが、雨に弱い・ガス切断で消えるというデメリットがあります。
チョークの墨付けの用途
- アスファルトへの墨出し
- タイルのチェック
- ブロック塀への印付け
- 鉄筋加工の墨付け
ベニヤ板や敷鉄板に日割り工程や納まり図をチョークで描いて職人に説明する、という使い方もよくあります。
ただし、新品のH鋼やパネコートなどツルツルした面では、チョークが乗らず墨付けできないこともあります。
蛍光マジックでの墨付け
鉄骨やH鋼は、少し錆があるだけで通常のマジックでは書きにくいことがあります。地下掘削の中間杭や連壁なども同様です。
コンクリートにも使えますが、下地が濡れていると書けないという弱点があります。
最近は、タジマのペイントマーカーなど、濡れた面にも対応できるマジックも登場しています。
マーキングホルダーのおススメ品
油性マジックを素早く取り出せるTAJIMA セフ対応マーカーホルダーなどは、現場での作業効率を大きく上げてくれるアイテムです。
- 腰袋やベルトに装着できる
- 片手で出し入れしやすい
- アルミ製で軽量
「マジックどこいった？」を減らすだけでも、現場のストレスはかなり減ります。
建築・土木の墨出しの基本：赤鉛筆は今も現役
現場では、赤鉛筆は今も定番です。以前は黒鉛筆が主流でしたが、いつの間にか赤が主流になりました。
大工・内装・仕上げ職人など、多くの職種が赤鉛筆を使用しています。
昔は雨で芯が溶けて胸ポケットが真っ赤になることもありましたが、現在の赤鉛筆は芯が硬く、耐水性も高いものが増えています。
ただし、ツルツルした面では赤鉛筆が乗らないことも多く、用途に応じて石筆・マジックなどと使い分ける必要があります。
メジャー・巻き尺・コンベックス・スケールの違い
現場では「測る」作業が常に発生しますが、道具の呼び方は人によってバラバラです。正式名称を整理しておきます。
メジャー
柔らかいテープ状の測定具で、裁縫などでも使われます。英語のmeasureが語源で、「測るもの全般」を指すこともあります。
巻き尺
長尺を測るための布製・ガラス繊維・鋼製テープなどを巻いたものを指します。外構・造成・基礎の通り芯など、長い距離を測るときに使用します。
現場で「メジャー貸して」と言えば、だいたい伝わります。
スケール

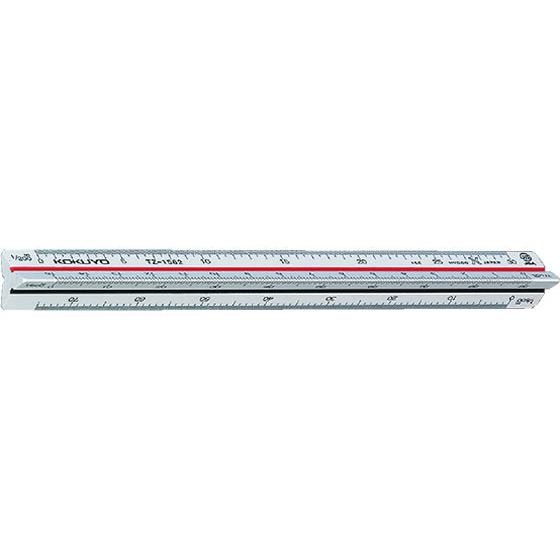

本来は「物差し・尺度」を意味し、建築では三角スケールなど図面用のスケールもありますが、現場ではコンベックス＝スケールと呼ぶ人も多いです。
「スケール貸して」と言えば、コンベックスを渡されることがほとんどです。
コンベックス

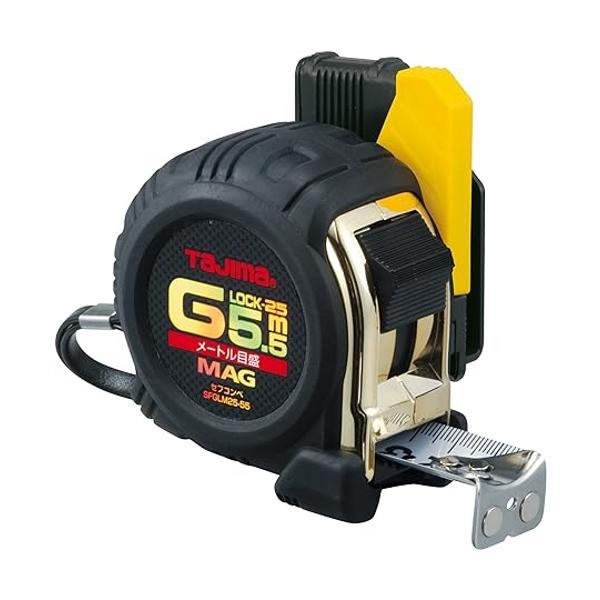

金属製の巻き取り式メジャーで、正式名称はコンベックスルール。
「convex（凸型の）」＋「rule（物差し）」から来ており、腰にぶら下げている鋼製テープがこれにあたります。
「コンベックス貸して」と言っても、若手には通じないことがあるので、「スケール」「メジャー」と言い換えることもあります。
まとめ：墨出しは「線を引くだけ」ではなく、現場品質を決める基準づくり
墨出しは、単に線を引くだけの作業ではなく、建物の位置・高さ・仕上がりを決定する基準づくりです。
- 芯墨・逃げ墨・陸墨などの基準墨の意味を理解する
- 墨つぼ・チョークライン・石筆・マジック・赤鉛筆など道具の特性を使い分ける
- 測量ミスは建て直しレベルの事故につながることを意識する
これらを押さえておくことで、測量ミスを防ぎ、現場の品質と安全性を高めることができます。
